耀禹水利机械厂(凤阳县分公司)是一家集工艺研发、设备生产、设备销售于一体的 底轴液压闸门研发生产企业。拥有一批具有丰富经验的研发销售团队和一支技术过硬的生产组装团队。主要生产 底轴液压闸门。
我们经秉承不断自我完善，以新科技、高标准、高质量来严格管理公司。打破原有 底轴液压闸门的技术与功能，从外观到内部配件及所有功能，以完美的设计、优惠的价格、优质的售后服务来实现于用户合作共赢。
LQ型螺杆式启闭机 使用说明书
一、特点： (1)本机为手电两用启闭机，配有电动装置，并配备摇把两个，供手动使 用。 (2)本机采用蜗轮、蜗杆变速，螺母旋转，使螺杆做上下运动，带动闸门 启闭。 (3)可根据用户要求，设磁力锁装置，以防他人开启。 (4)螺杆长度可按用户工程要求长度生产，双吊点启闭机按用户要求设计 而定。 二、安装调试： （1）螺杆在出厂前以涂润滑油，调试时可暂不涂润滑油，调试完毕后螺杆 要根据情况及时涂润滑油，以次减轻磨损和防止锈蚀。
注意事项： 铸铁闸门必须整体安装，闸框与闸门不能折开，闸门的出水口必须与预留的出水口一致，并采用以上介绍的安装方式固定后。再把闸框与闸门的固定螺丝拆开，小编再次强调，必须安装完毕后再把闸门和闸框的固定螺丝及小压条拆开。如果没有安装好就拆，后果自行负责。 建议客户谨慎安装，如有不会可以咨询本厂工程师。@

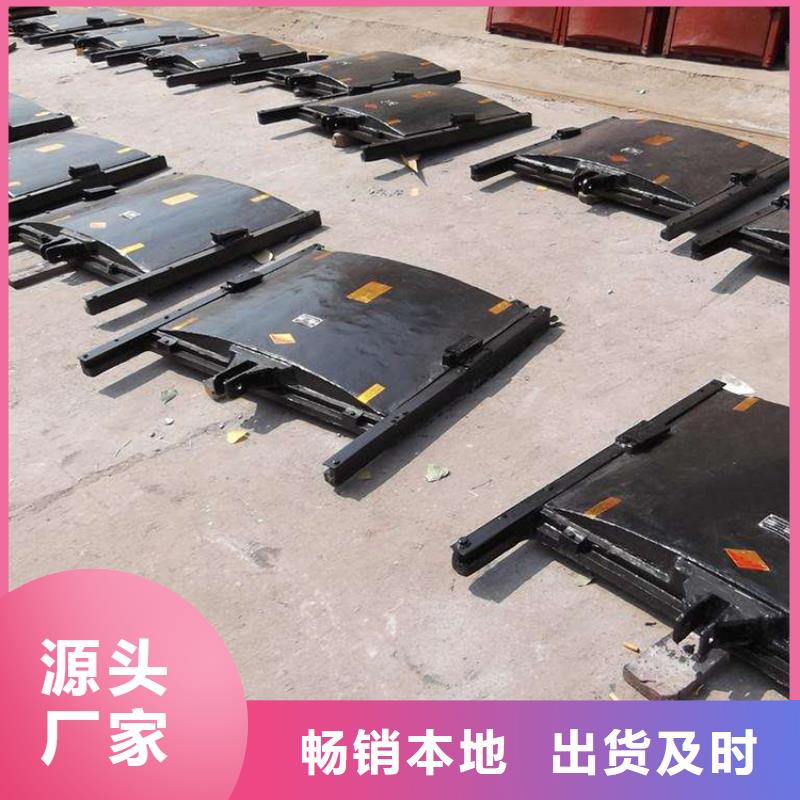

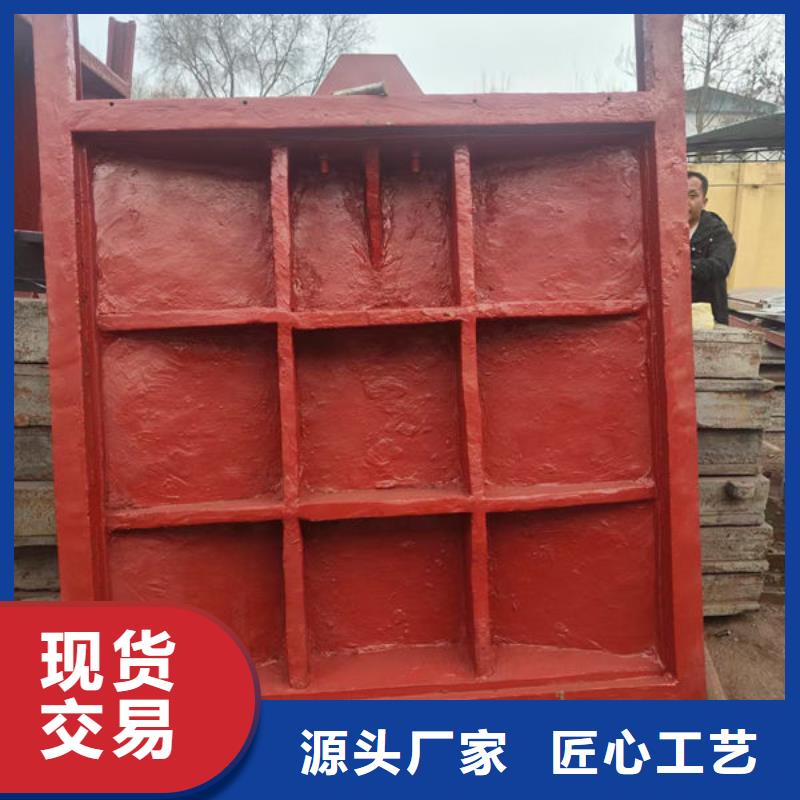

一、总体结构及安装方式 1、 本公司的铸铁镶铜闸门结构及安装方式齐全，按结构可分为： 单向升杆式方、圆闸门(型号：SFZ、SYZ)； 单向暗杆式方、圆闸门(型号：AFZ、AYZ)； 双向升杆式方、圆闸门(型号：SSFZ、SSYZ)； 启闭机按结构分为：手轮式（型号：QSL）、手摇式（型号：QSY）、手电两 用式（型号：QDA）及双吊点式（型号：QDS、QSS） a) 靠壁式：适用于圆闸门φ200-φ1200，方闸门300-1000等单向闸门的安 装，土建预留孔比闸门口径大100mm。 b) 附壁式：适用于所有规格的单向及双向闸门的安装，土建预留与闸门口 径相同。
靠壁式 附壁式
法兰式 下开式 c) 法兰式：适用于所有规格的单向及双向圆闸门的安装，穿墙管的法兰密 封面尺寸应与闸门的法兰密封面尺寸一致，穿墙管应伸出墙面150-200mm以确保安装，当穿墙管为钢管时，需与闸门法兰配制一只钢法兰，安装时两法兰装配后再与穿墙管焊接，法兰标准为：JB/T81-94，PN0.25MPa。 d) 平底式：适用于泥沙量较大，特别有块状物容易在闸门前造成堵塞的场合。 e) 下开式：适用于上开时无空间的场合，只适用于单向闸门安装。 f) 自撑式：适用于渠道安装，上部无法设置启闭机平台的场合。
吊耳可与门板整体铸造或用螺栓(螺钉)与门板连接。
表 2 mm 闸门孔口规格 板厚 ≤700 ≥6 >700-1100 ≥8 > 1100-2000 ≥12 > 2000-3000 ≥14 注:矩形闸门的密封座厚度以闸孔的长边尺寸为准。 吊块螺母与门板的连接结构，应能防止吊块在门板的螺母匣中转动，对于明杆式闸门，吊块螺母为普通螺纹，可用销或螺钉固定，对于暗杆式闸门，吊块螺母为梯形螺纹，与传动螺杆互为螺旋副。 传动螺杆 传动用螺杆应按 工作开启和关闭力设计，其拉伸、压缩和剪切强度的系数不小于5，螺杆的柔度不大于200。 楔紧装置 在闸门二侧必须设置可调节的楔紧装置。楔紧副(如楔块与楔块、楔块与偏心销等)两楔紧面的表面粗糙度不大于3.2 μm。 楔紧件用螺钉(螺柱)分别固定在门板及门框上。 销轴与螺钉、螺栓等紧固件 所有装配螺钉、螺栓、螺母、地脚螺栓和销轴等应按 开启和关闭力设计，其拉伸、压缩和剪切强度的系数应不小于5。
